پانچ ورق
تعریف پانچ ورق
پانچ ورق یک فرآیند شکلدهی فلزات است که در آن با استفاده از یک پرس پانچ، به ابزاری به نام پانچ نیرو وارد می گردد تا به داخل قطعه فلزی وارد شده و با برش دادن قطعه، یک سوراخ در آن ایجاد کند. غالباً پانچ پس از عبور از قطعه و سوراخ کردن آن، به یک حفره حدیده در زیر قطعه وارد می شود.
طی عملیات پانچ ورق، یک تکه قراضه فلزی که از محل سوراخ بریده میشود، به داخل حفره حدیده میافتد. بسته به نوع و جنس قطعهای که پانچ میشود، این قطعات قراضه ممکن است بازیافت شود، دوباره مورد استفاده قرار گیرد و یا دور ریخته شود.
عملیات پانچ ورق CNC
پانچ ورق با دستگاه CNC یک فرآیند ساخت است که توسط پرس CNC صورت میگیرد. این دستگاه طراحی چند ابزار دارد و به صورتی طراحی شده است که یک ورق فلزی را در جهت محورهای x و y حرکت دهد تا ورق بهدقت در زیر رام پانچ دستگاه قرار گرفته و برای پانچ آماده شود.

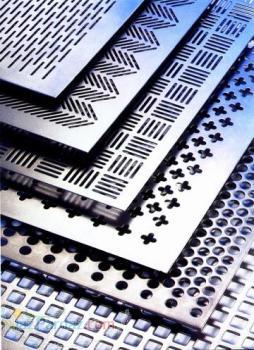

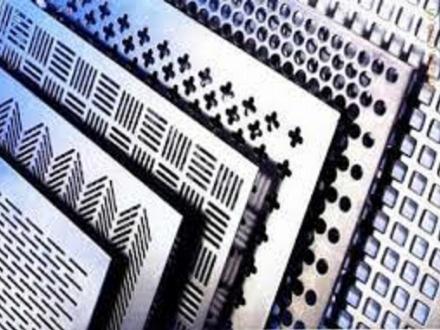

انتخاب حفرهای که باید ایجاد شود میتواند بهسادگی یک شکل دایرهای یا مستطیلی شکل و یا شکلهای خاصی باشد که از پیش طراحی شدهاند.

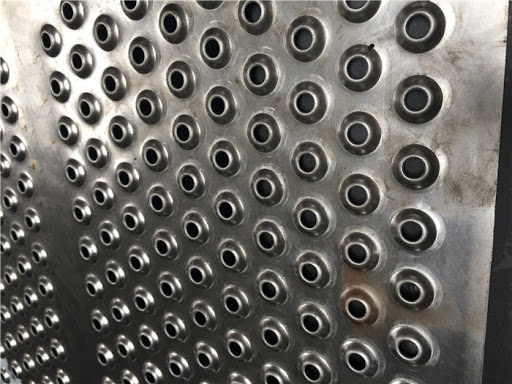

برای ایجاد شکلهای پیچیده از ورقهای فلزی، از ترکیبی از همپوشانی پانچهای متعدد و ضربات مجزا استفاده میشود. این دستگاه همچنین شکلها و برگههای سهبعدی مثل خم، فرورفتگی، پیچ و برش نیمه را در ورقهایی با ظرفیتهای متفاوت ایجاد میکند. این شکلها اغلب در طراحی محفظههای فلزی بهکار برده میشوند.
این دستگاه قابلیت ایجاد دنده مارپیچی، تا کردن نوارهای کوچک، پانچ کردن لبههای برش داده شده بدون ایجاد هیچگونه علامت و نشانه ابزاری را دارند و در نتیجه دستگاههای بسیار سازندهای هستند.
خمکاری ورق فلزی
خم کردن ورقهای فلزی یک عملیات کاملاً رایج و بخش مهمی در صنایع تولیدی می باشد. خمکاری ورقهای فلزی عبارت است از شکلدهی غیر کشسان یک قطعه بر روی یک محور بهطوریکه تغییراتی در هندسه آن قطعه ایجاد شود.
در جریان عملیات خمکاری ورق، شبیه سایر فرآیندهای شکلدهی فلزات، تغییراتی در شکل یک قطعه ایجاد میشود اما حجم آن قطعه بدون تغییر باقی می ماند.
در برخی موارد ممکن است خمکاری باعث ایجاد تغییرات کوچکی در ضخامت ورق شود؛ اما در اغلب عملیات خمکاری ورق، ضخامت ورق فلزی موردنظر، هیچ تغییری نخواهد کرد.
خمش ورق، علاوهبر آنکه برای ایجاد شکل هندسی مناسب در قطعه استفاده میشود، بهمنظور افزایش مقاومت و سختی یک ورق فلزی، تغییر گشتاور اینرسی یک قطعه و نیز برای تأمین زیبایی ظاهری و حذف لبههای تیز یک کار نیز مورد استفاده قرار میگیرد.
پرس پانچ CNC که برای پانچ ورق در ابعاد مختلف جهت تولید ورق های مشبک،مربع،دایره، ستاره و غیره مورد استفاده قرارمی گیرد که دارای تنوع و ابعاد مختلف در پانچ بوده و از این حیث باعث استفاده آن در صنایع ساختمان و صنایع دیگر می شود .
پانچ ورق استیل
ورق استیل یکی از پرمصرف ترین تجهیزات مورد استفاده در صنایع گاز ، آب ، نفت ، هوا ، پتروشیمی ، نیروگاهی ، صنایع غذایی ، دارویی و شیمیایی می باشد
پانچ ورق استیل به علت داشتن مقاومت به خوردگی عالی یکی از پر کاربردترین ورق های مهندسی می باشد.این مقاومت از وجود مقدار قابل توجه کروم ناشی می شود.مقدار کم کروم مثلا ۵% مقاومت به خوردگی آهن را افزایش می دهد اما برای رسیدن به ورق زنگ نزن حداقل ۱۲% کروم لازم است.
بر اساس این فرض کروم با تشکیل یک لایه اکسید سطحی که لایه های زیرین را از خوردگی محافظت می کند سطح آهن را رویین می سازد برای ایجاد این لایه محافظ سطح ورق زنگ نزن باید در تماس با عوامل اکسید کننده باشد.
ورق استیل ۳۰۴ برای مخازن آب سختی گیری شده و هوای فشرده ابزار دقیق و خودرو سازی
ورق استیل ۳۱۶برای مخازن و سیستم های صنایع دارویی ، صنایع غذایی و شیمیایی
ورق استیل ۳۱۷برای مخازن حاوی آب دریا
پانچ ورق آجدار

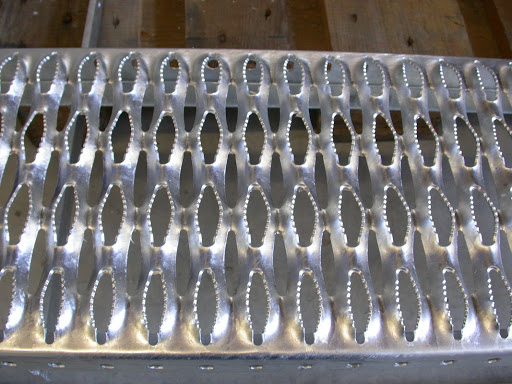

نوعی ورق گرم است که برای سطوحی استفاده میشود که از سرخوردن افراد و یا اشیاء جلوگیری میکند. برجستگی های پراکنده شده در سطح ورق، معمولا به شکل بادامی و یا اشکال دیگر است ، سقف های شیروانی نمونه ای از کاربرد این محصول است.

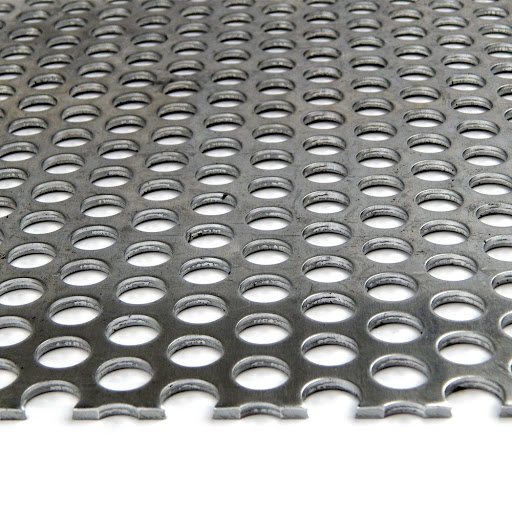

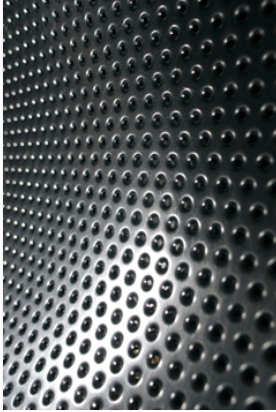

پایه این نوع کالاهمان ورق معمولی است که پانچ شده می باشد و یا به صورت شبکه شبکه (مشبک) دیده می شود.نکته مهم در مورد پانچ ورق(مشبک) بعد از ضخامت و طول و عرض ورق چشمه پانچ ورق (مشبک) یا همان اندازه سوراخ هاست؛چشمه پانچ ورق غالباً با واحد میلی متر بیان می شود و به مضرب قطر دایره سوراخ اطلاق می گردد.
کاربرد های پانچ ورق
- تولید صنایع فلزی و صنایع دکوراسیون
- قابل استفاده در پروژه های صنعتی ، ساختمانی ، بهداشتی ، پتروشیمی، ورزشی ، کشاورزی
- حفاظی برای نیروگاه های برق
- حفاظ برای دکل های مخابراتی
- ساخت حفاظ هایی برای مناطق حساس نظامی و زندان ها
- ساخت حفاظ برای اماکن ورزشی
- ساخت درب هایی برای در پارکینگها ، ورودی منازل و انبارها
- جداسازی و دانه بندی در خطوط تولید مواد غذایی و کشاورزی
- سقف و دیواره های آسانسور
- کاربرد پانچ ورق در حفاظ هواکش موتورخانه ها
- کاربرد پانچ ورق در ساخت قطعات لوازم خانگی
- کاربرد پانچ ورق درایستگاه های اتوبوس
